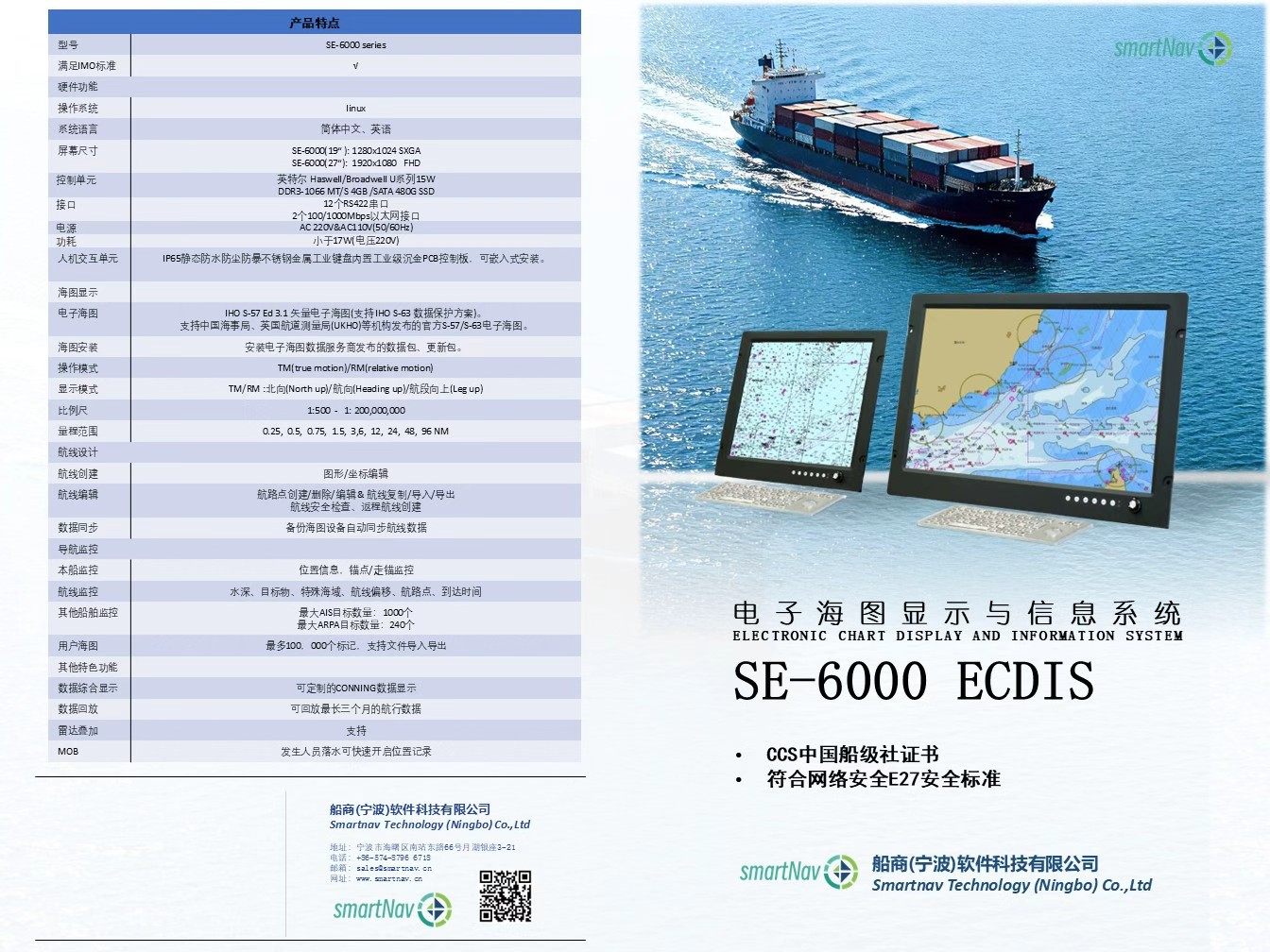

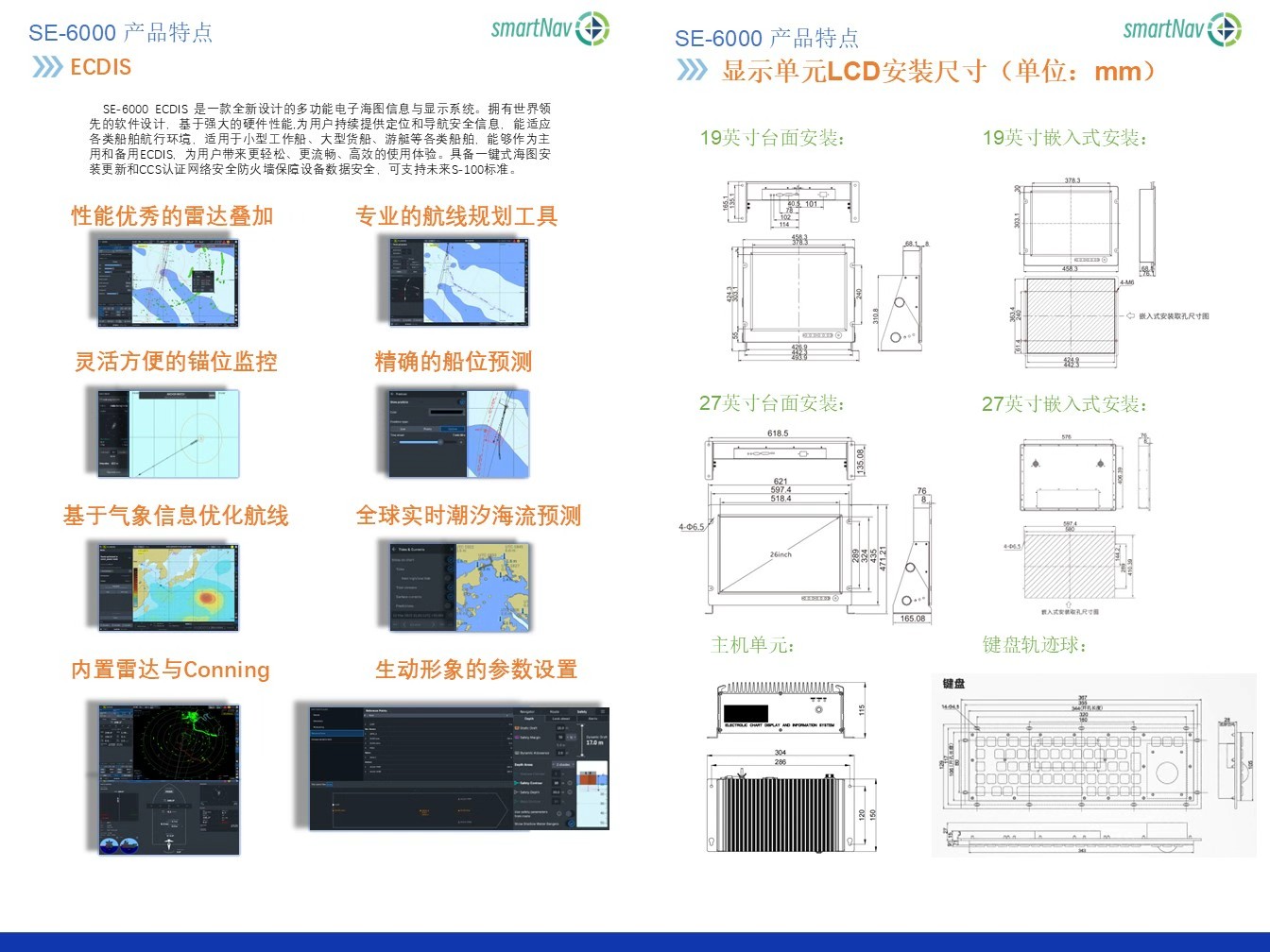

SmartNav SE-6000 ECDIS 电子海图显示与信息系统

-基本功能：海图漫游、海图自动加载、海图自动拼接、海图缩放、海图旋转，不同运动模式和显示模式的快速切换，背景光调节、航行信息实时显示、航迹显示和预测；

-支持符合 S-57、S-63 、S101标准的 ENC；

-海图安装与更新：可查询和显示海图基本信息；能模拟海图更新过程；并兼容 ARCS 、AVCS等海图；

-电子海图软件满足IEC61162-460和E27要求各模拟传感器采用TCP/IP协议接入局域网或以太网用户各项数据传输。

-海图显示标准化：按照 ECDIS 的显示标准（S-52 海图物标显示标准）显示海图物标，能进行安全水深、浅水水深和等深线安全阈值的设定，提供海图基本、标准和全部物标显示级别切换模式，提供等深面颜色设定与海图图层选择性显示，并可以根据环境光变化进行白天、傍晚和夜间海图模式的切换，提供复杂边界和简单边界以及传统符号与标准符号的选择显示，方便不同用户安全导航的需要；

-航线设计：可以手动输入航线设计专用表格栏或直接在电子海图上绘制航线、自动生成可手动编辑、可对航线进行自动安全检测、可根据用户输入的初始数据进行自动计算的航次计划列表、具备航线转向点列表和航次计划列表打印导出功能。航线设计工具可以通过鼠标快速插入、删除和移动航路点或在航线设计专用表格中通过鼠标滚轮快速更改航路点信息进行航线的调整，当改动一个航路点信息将自动更新整条航线的其余信息。

-警告和警报功能：能实时的监测各种信号传感器的状态、船舶位置、航行数据等，当超过设定安全值或状态时就会以声光方式报警或提示驾驶员，并提供详细的说明；遵循ECDIS 软件性能标准（MSC 232（82））中关于警报警告的所有项目 （如穿越特殊区域、 比例尺过大、 陆地与航标检测等）进行软件实现。

-航路监视和航行监控：可对加载航线进行自动航路监视和手动转向点选择监视，并提供船舶偏航警报、转向点到达警报、航路目的地到达警报、特殊区域到达警报。可以进行船舶领域的动态监测，对航行区域内根据标准规定的某些特殊区域进行设定，当打开这些开关后即可激活相应的警告和警报功能。

-物标查询功能：可进行海图物标查询、AIS 物标信息查询。物标查询在海图上可高亮显示便于用户直观查看，AIS 物标查询结果以清晰明了的对话框显示，所查询AIS 物标高亮显示。

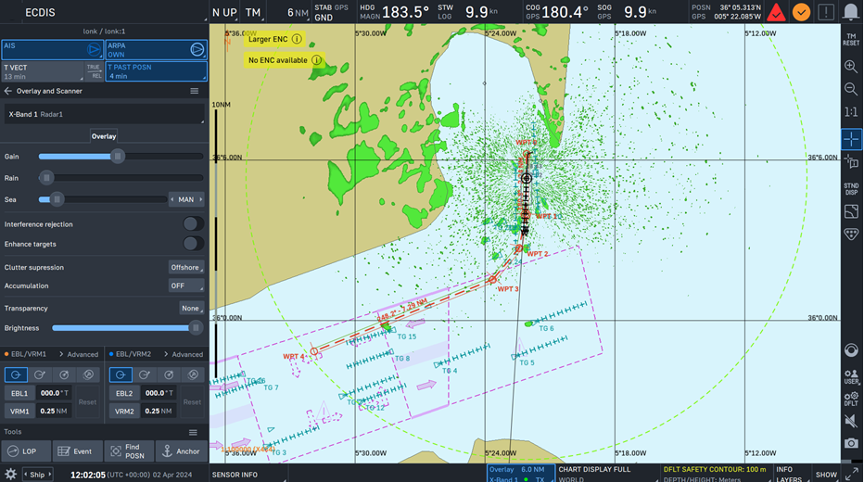

-传感器设置：集成模拟 AIS、GPS、罗经、计程仪， 测深仪、雷达等船用导航设备的数据、可进行模拟雷达图像和（或）物标叠加。

-电子海图软件，具备自动航线规划功能，设置出发港口和终点港口，电子海图可自动规划航线，并可添加天气、Navtex 等因素进入考虑范围自动优化航线；

-电子海图软件，ECDIS 和雷达可集成在同一个显示软件里，能实现一键快速切换功能；

-支持 NMEA 协议语句的输出，包含且不限于船用主要的 NMEA 协议语句：GPS，Gyro,LOG,AIS,Navtex。

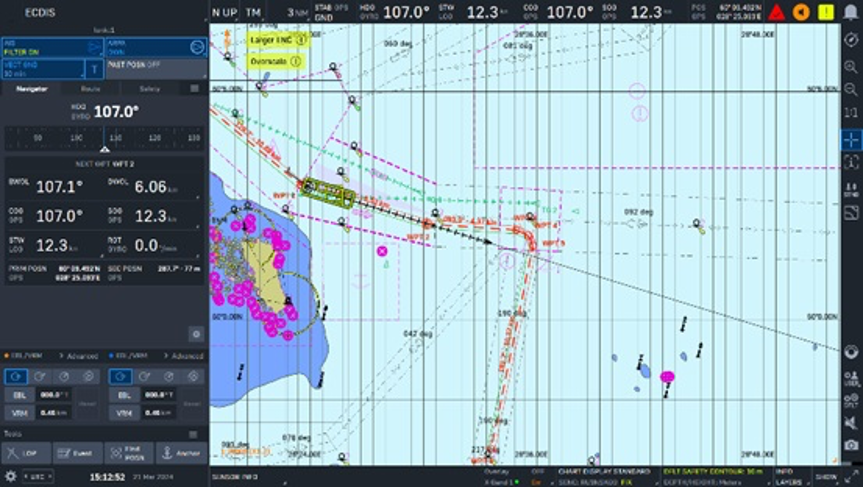

本船与目标船的航迹、AIS信号显示

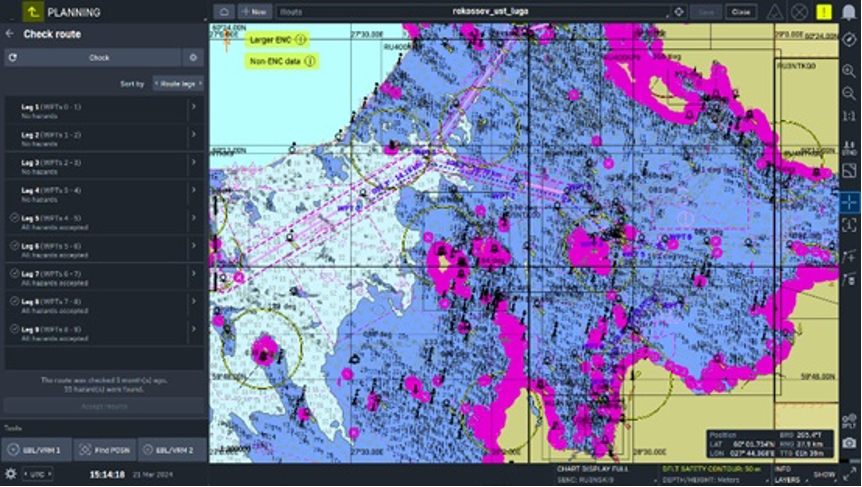

航线设计与规划功能

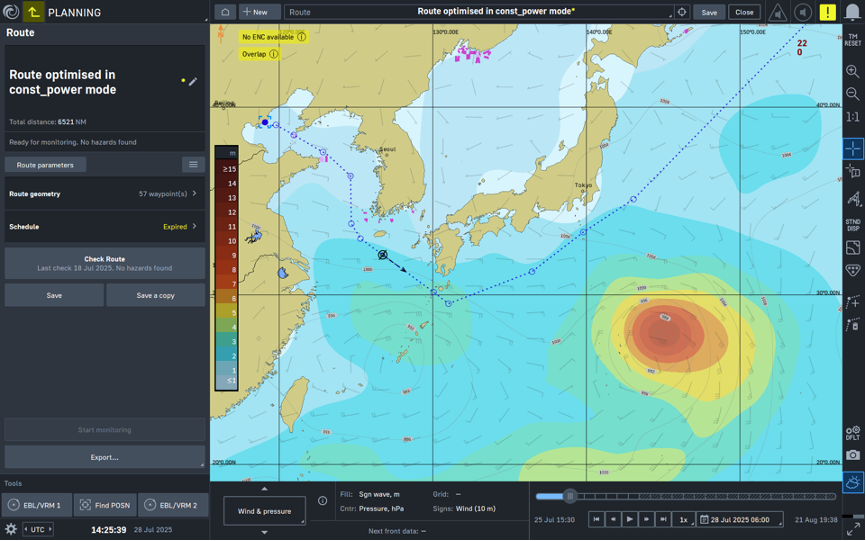

基于实时气象数据的航线优化

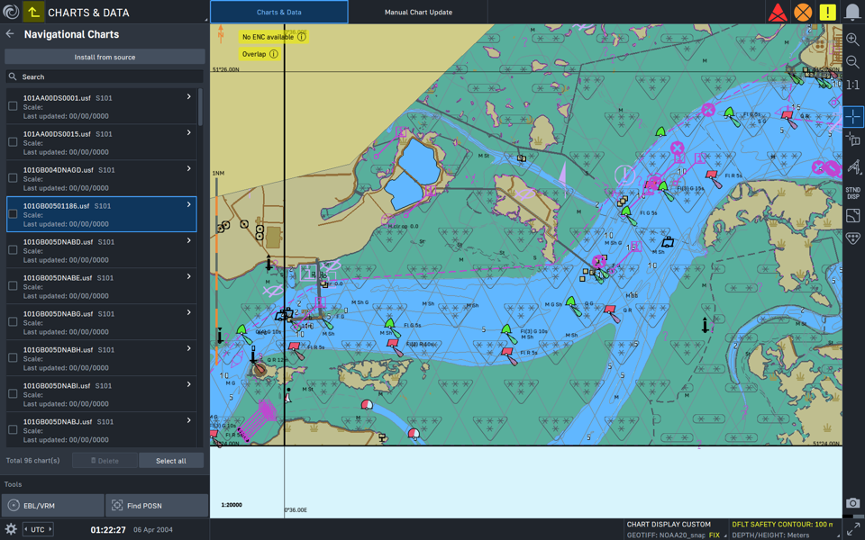

S101新格式海图的显示与查询

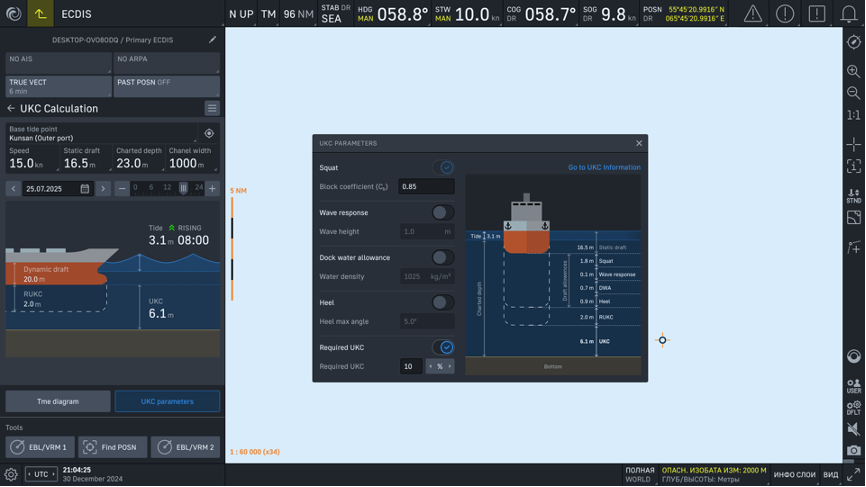

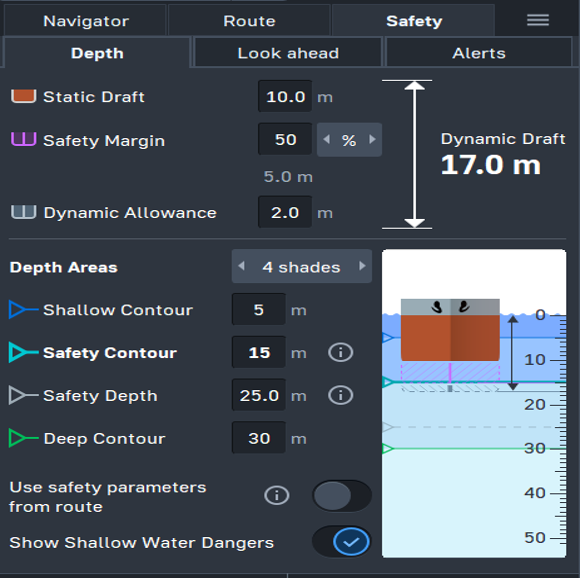

安全水深与UKC富裕水深

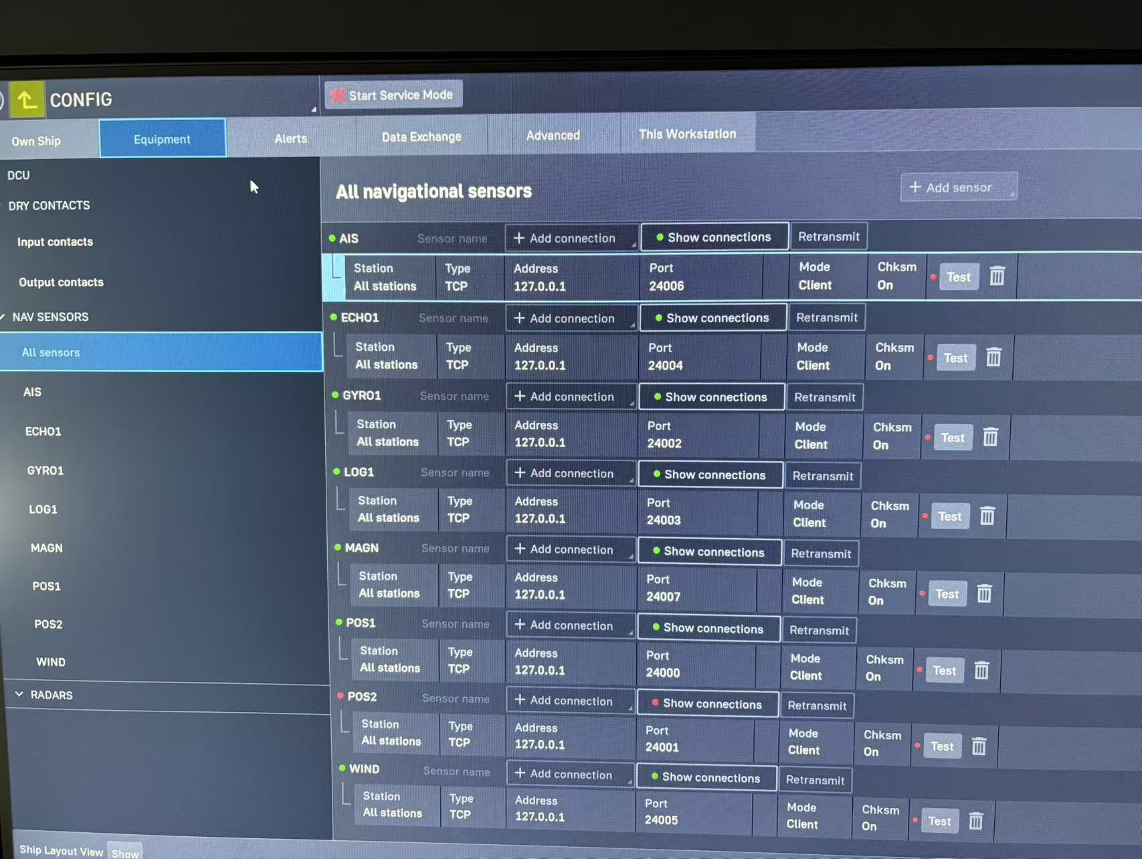

电子海图软件各传感器接口采用TCP/IP协议设置
