雷达模拟软件

基于最新雷达图像处理技术的仿真雷达软件

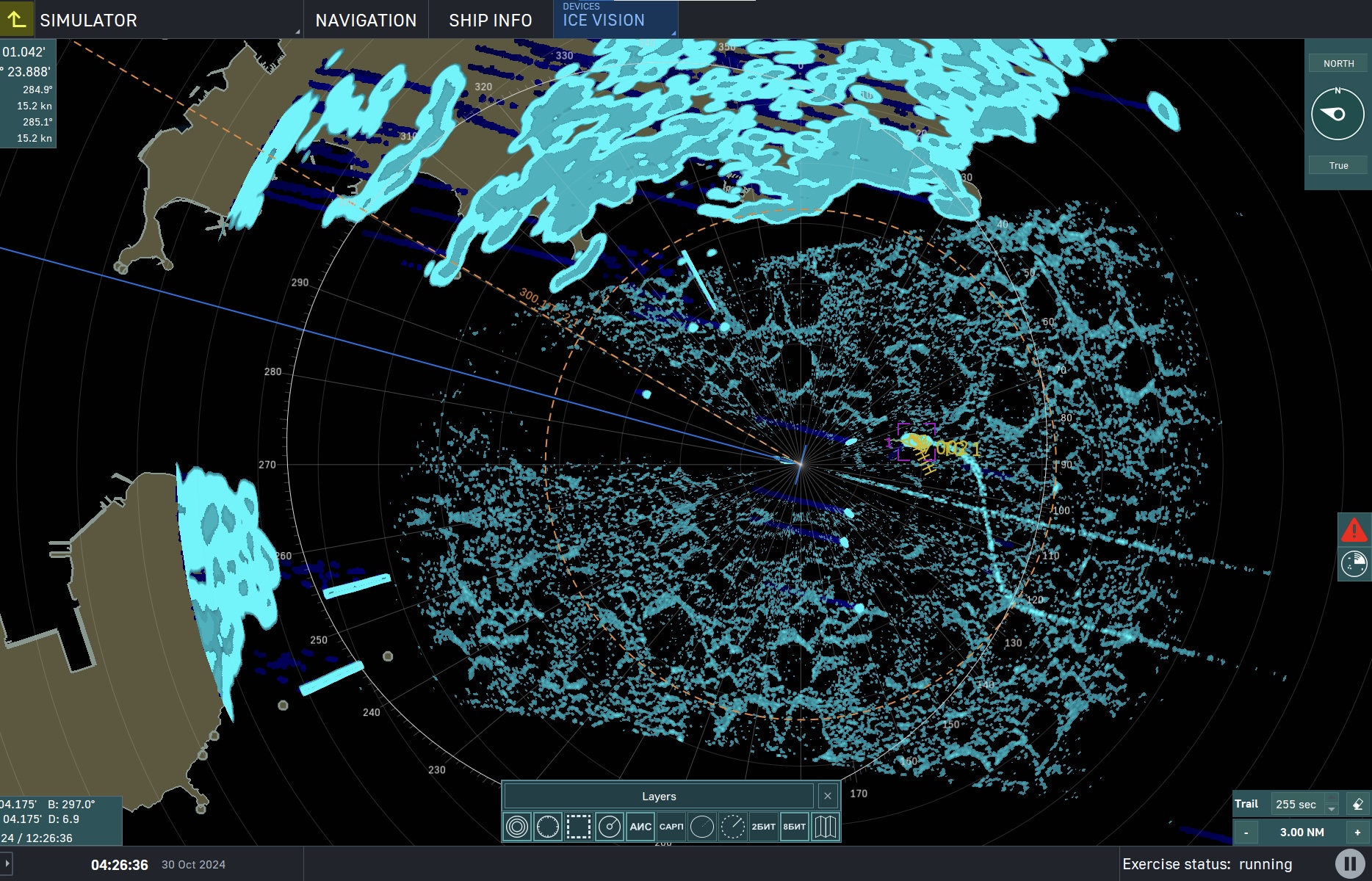

▪ 冰区雷达模拟软件

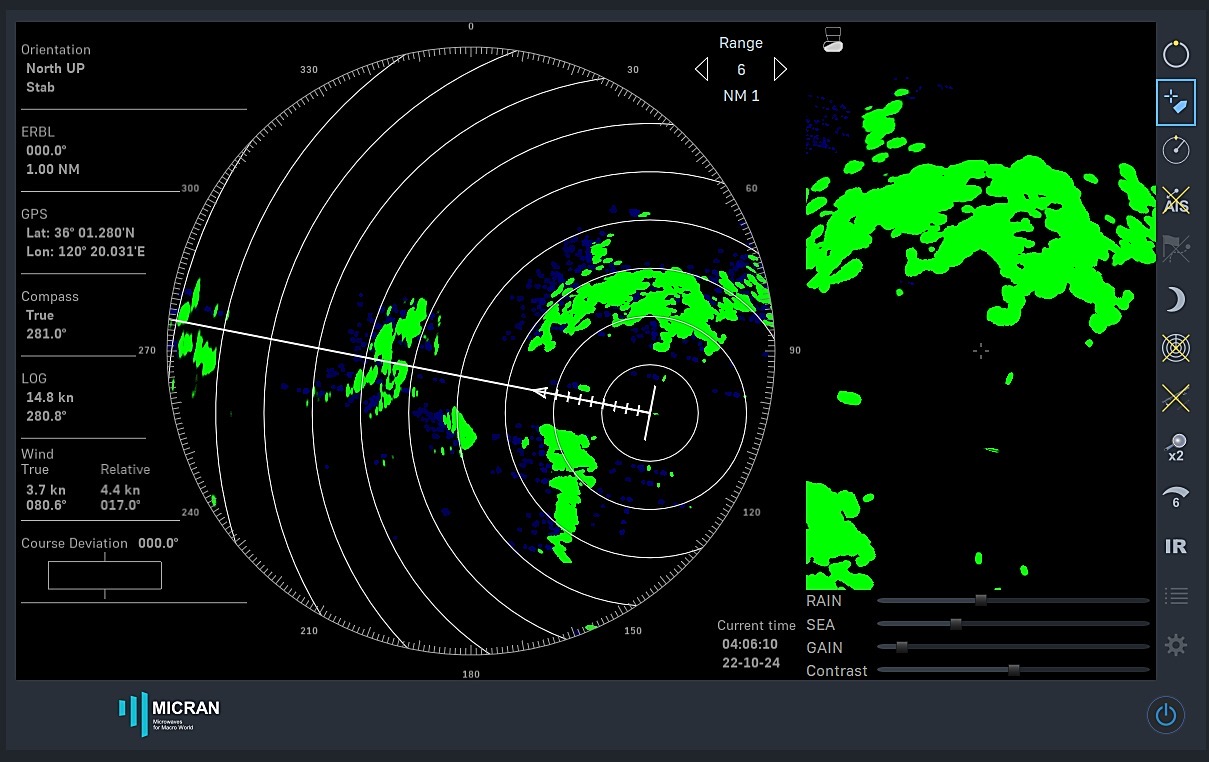

▪ 微波雷达模拟软件

▪ 船用雷达模拟软件（FURUNO）

▪ MFD多功能海图雷达模拟软件

雷达软件包含四种不同品牌的雷达系统模拟，分别为#1MFD SmartNav RADAR 6000，#2 Furuno FAR-3000 Chart-Radar,#3 Furuno Marine-Radar 1623,#4Koden MDC-5240 Radar,且都为近5年新型号雷达系统。

可选择白天/夜晚显示模式，显示或关闭显示目标尾迹和过去位置，固定距标圈、电子方位线 EBL、VRM，对于航向向上显示模式可以人工输入参数。平行参考线：可控制4条平行参考线，可控制自动跟踪区的参数设定、最小跟踪距离以及历史航迹点的间隔。控制参考点的位置。试操船操作：可对试操船操作进行控制。通过菜单可进行雷达参数配置和测试雷达功能。根据船员培训规范要求，能模拟3GHz和10GHz频段雷达性能。

设定范围满足：0,25; 0,5; 0,75; 1,5; 3; 6; 12; 24; 48海里；

北向上/航向向上/船首向上的方向显示；

可以以真实和相对运动的模式显示雷达信息；

有真实和相对运动的物标向量；

显示雷达图片，中心最多可移至屏幕半径的2/3处；

可以显示两组电子范围标距圈，；

可以显示4条电子方位线；

曲线电子方位线，在一个工作站内电子海图显示和信息系统同步；

符合 IMO 规范要求的MFD功能，包括CONNING、RADAR、ECDIS等多功能一键切换界面。

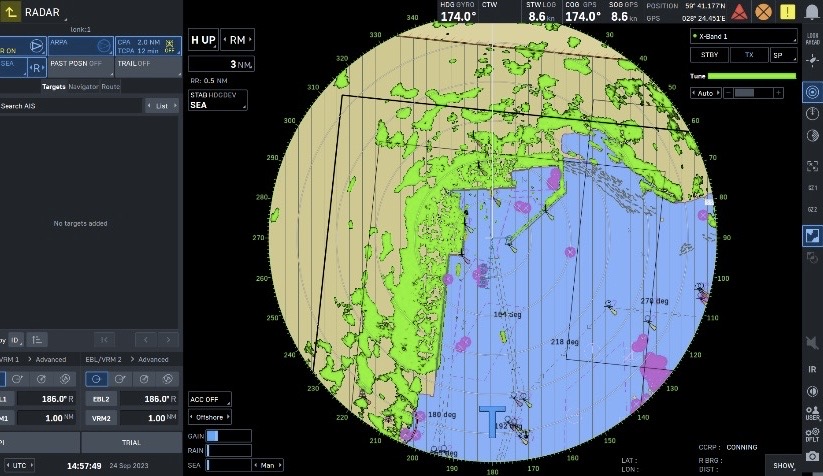

支持不同海图格式的海图雷达；

选择海图的填充（彩色，黑白）或轮廓；

物标分层，用于储存不与官方海图修正数据相连接的备注和服务信息；

同时显示地图和海图物标；

可以显示来自于自动雷达绘标仪的物标数据，以防止碰撞；

可以显示来自船舶自动识别系统的物标，以便易于识别；

可以将船舶自动识别系统的物标与自动雷达绘标仪的物标相关联；

可以获取和处理自动雷达绘标仪的任务（达80个物标）；

可以显示不少于256个船舶自动识别系统的物标；

可以稳定跟踪相对速度为140 kn (IEC62388的要求)以下的物标。

具备雷达试操船功能模拟，可选真运动和相对运动模式，试操船时间等参数设置可调。

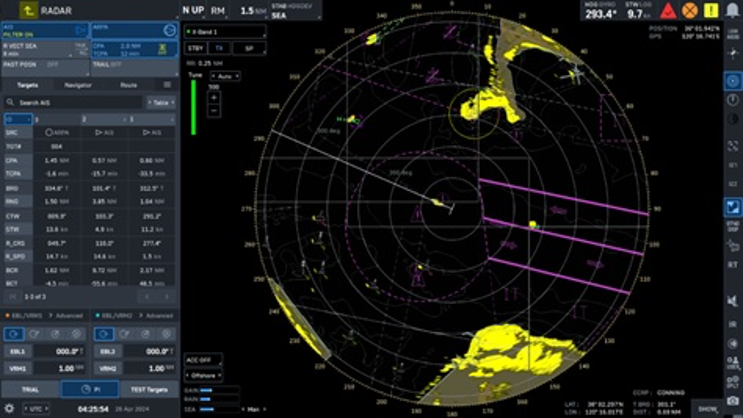

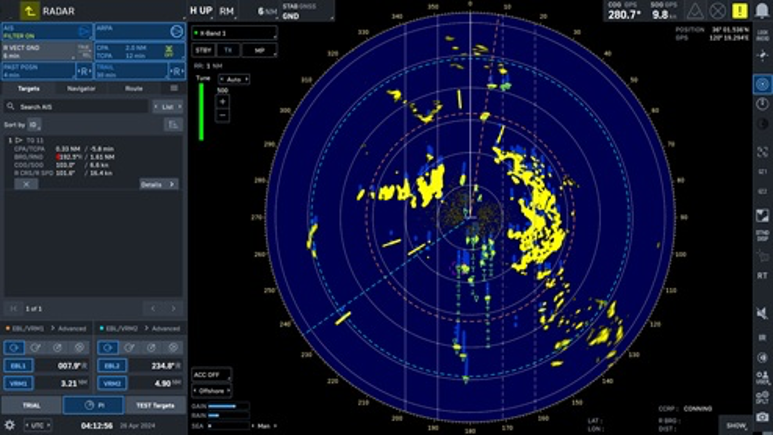

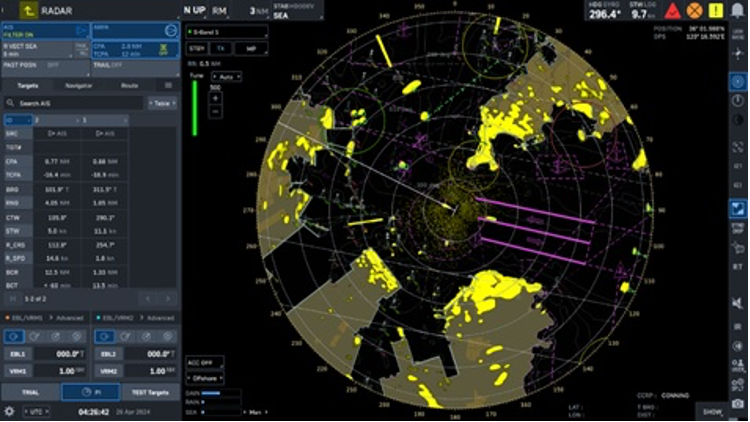

MFD多功能显示雷达系统SmartNav Radar 6000（#1雷达模拟系统）

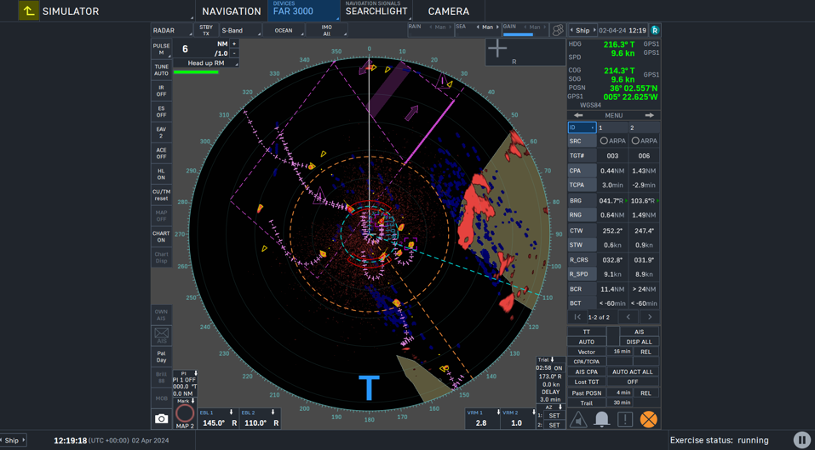

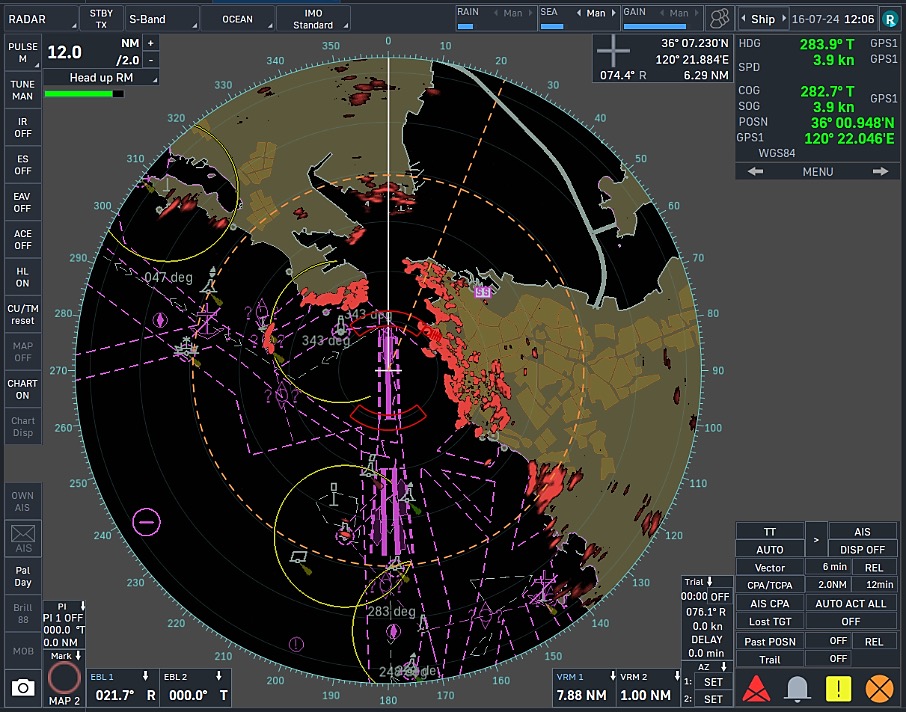

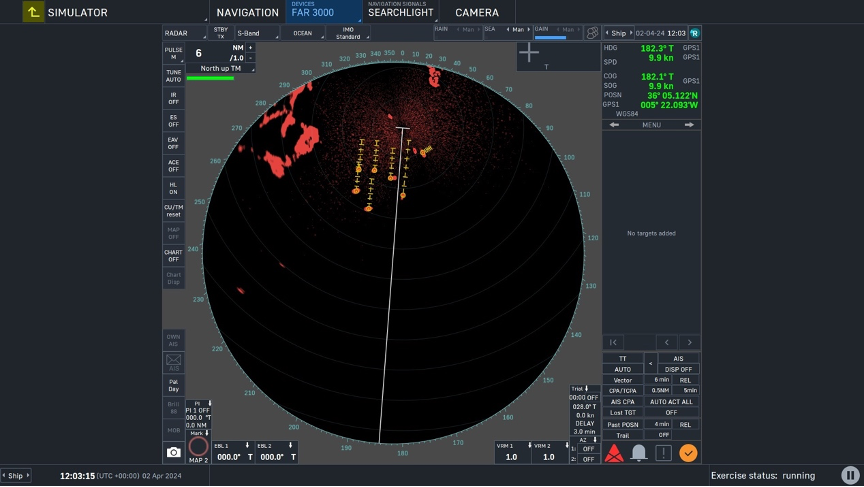

Furuno FAR-3000的Chart-RADAR （#2雷达模拟系统）

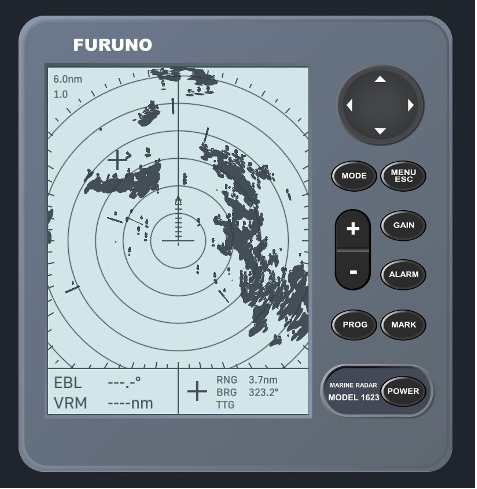

古野船用海洋雷达型号1623（#3雷达模拟系统）

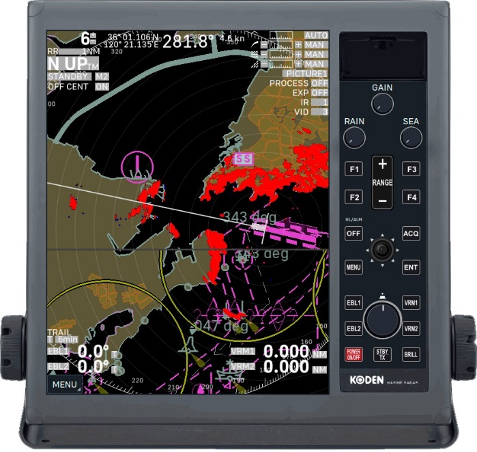

日本光电制作所Koden MDC-5240雷达（#4雷达模拟系统）

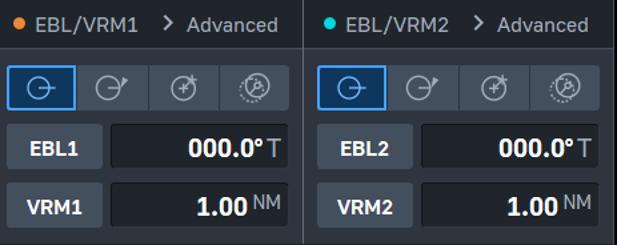

固定距标圈、电子方位线 EBL、VRM，

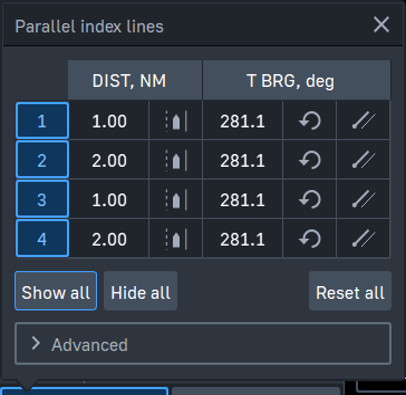

4条平行参考线

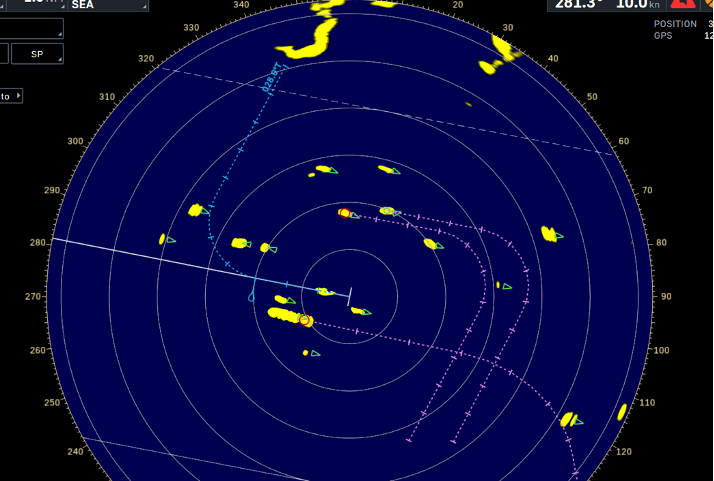

历史航迹点间隔

跟踪区域和最小跟踪目标设置

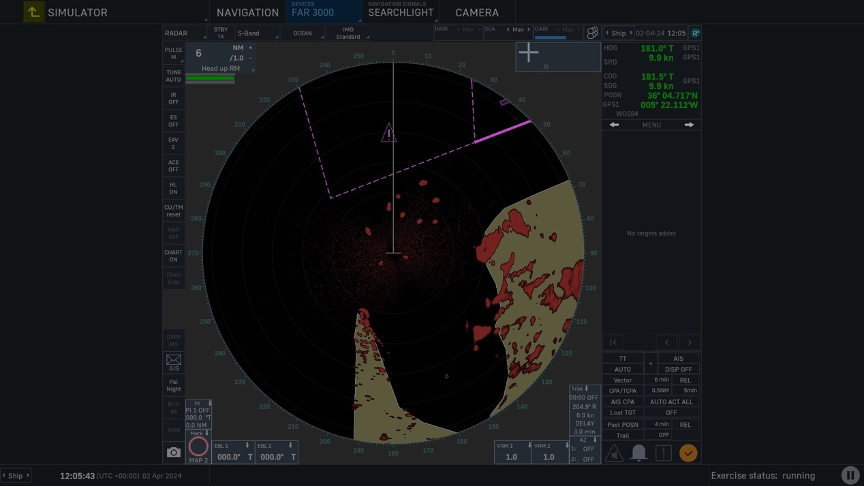

雷达夜间显示模式

雷达白天显示模式

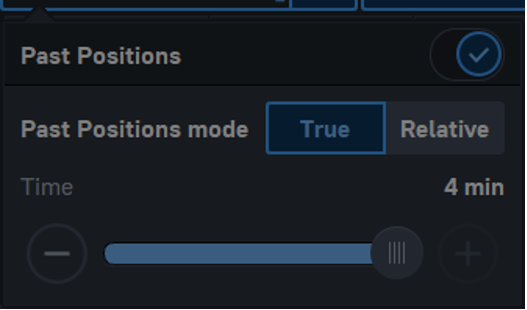

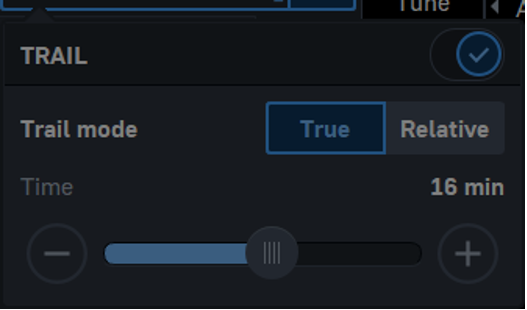

显示或关闭显示目标尾迹和过去位置

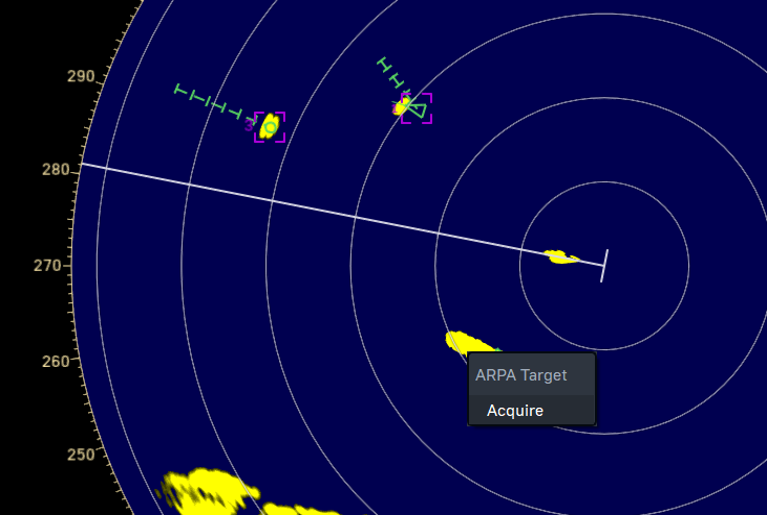

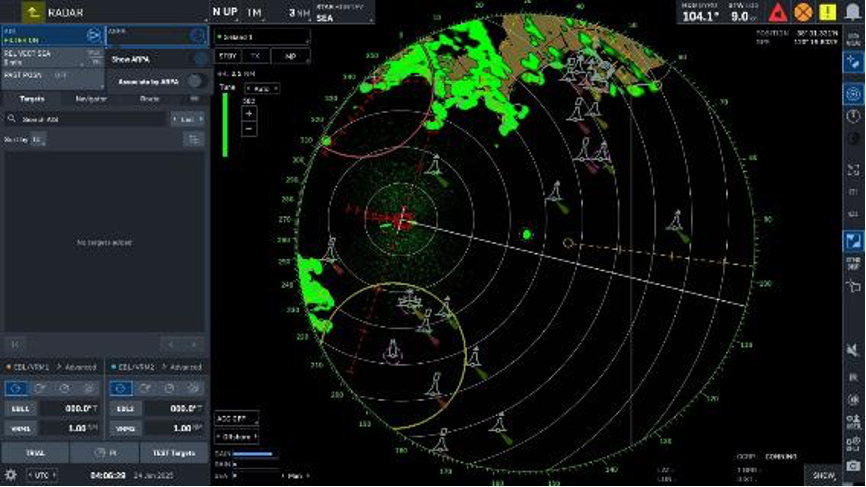

APRA雷达捕捉

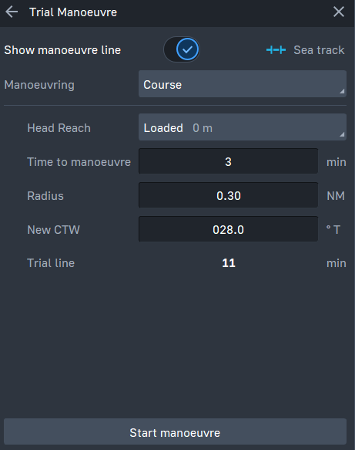

雷达试操船功能模拟

雷达试操船参数设置

3GHz 的S波段雷达图像

10GHz 的X波段雷达图像

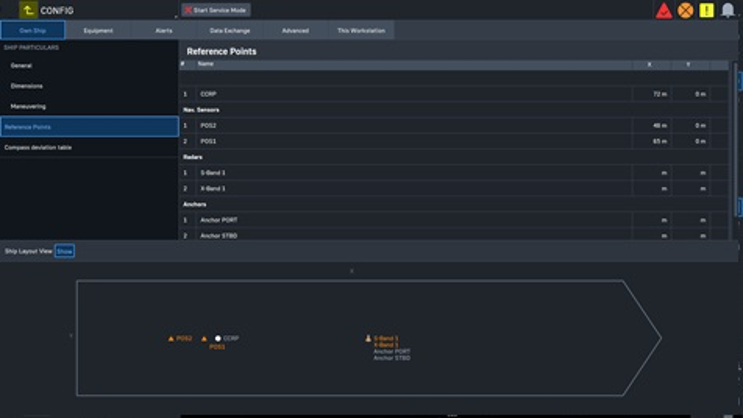

雷达参数设置界面

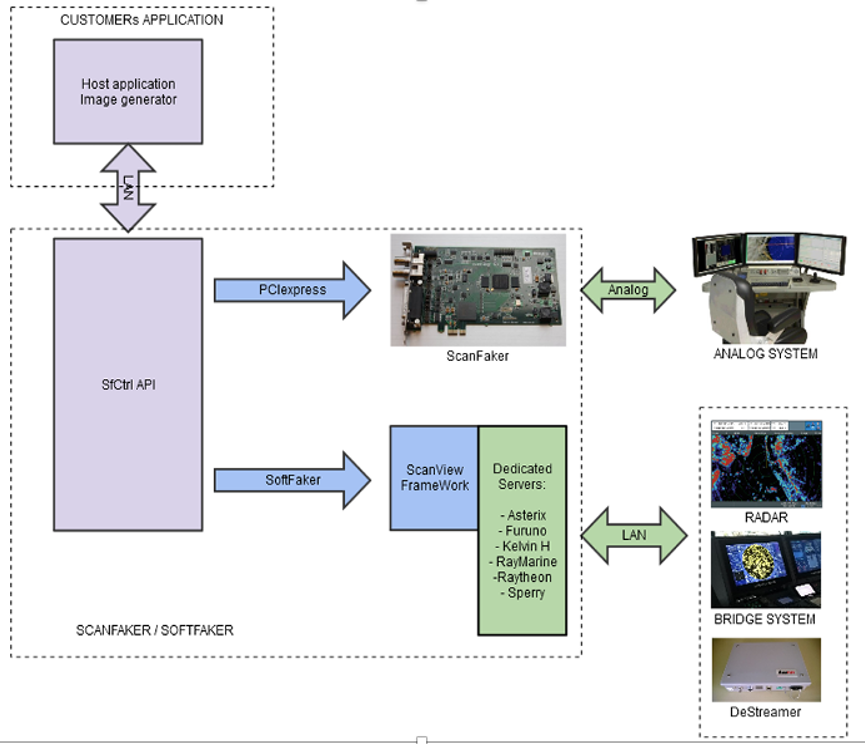

雷达仿真驱动输出软件

支持输出Video（图像）、Azimuth（艏向）、Trigger(触发信号）、NMEA、Asterix Cat 240等数据信号至第三方雷达设备，支持通过该软件输出以本船为中心的雷达信号至第三方雷达系统。

支持从第三方雷达系统输入NMEA、Asterix Cat 240等标准雷达信号。

雷达显示软件可输出雷达信号至第三方船用真实设备，包含雷达图像信号、雷达触发信号、艏向信号等信息。保证模拟系统和第三方真实雷达设备的数据交互和信息显示。支持与不同制造商的实体雷达显示器通信的第三方硬件和软件接口模块（FURUNO、JRC、Sperry、Raytheon、SAM）
